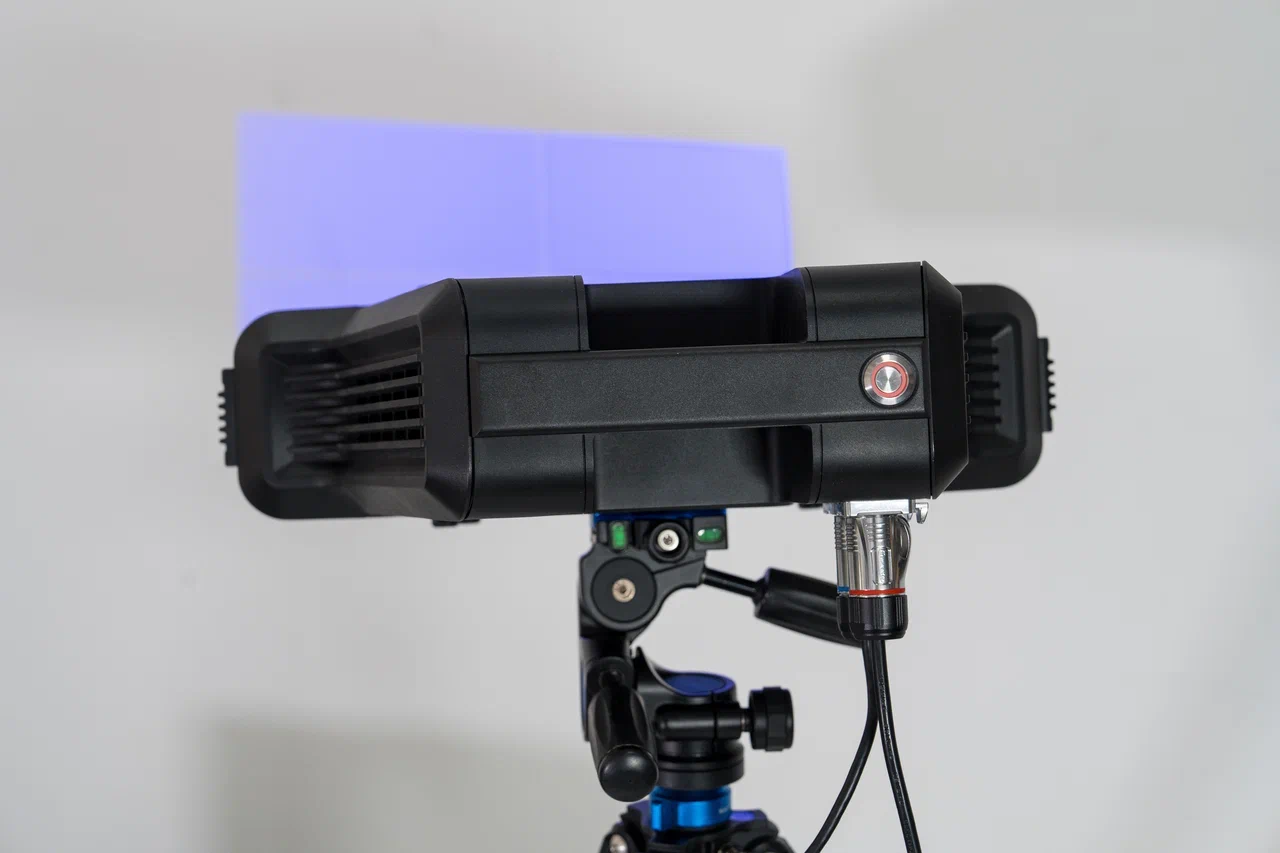

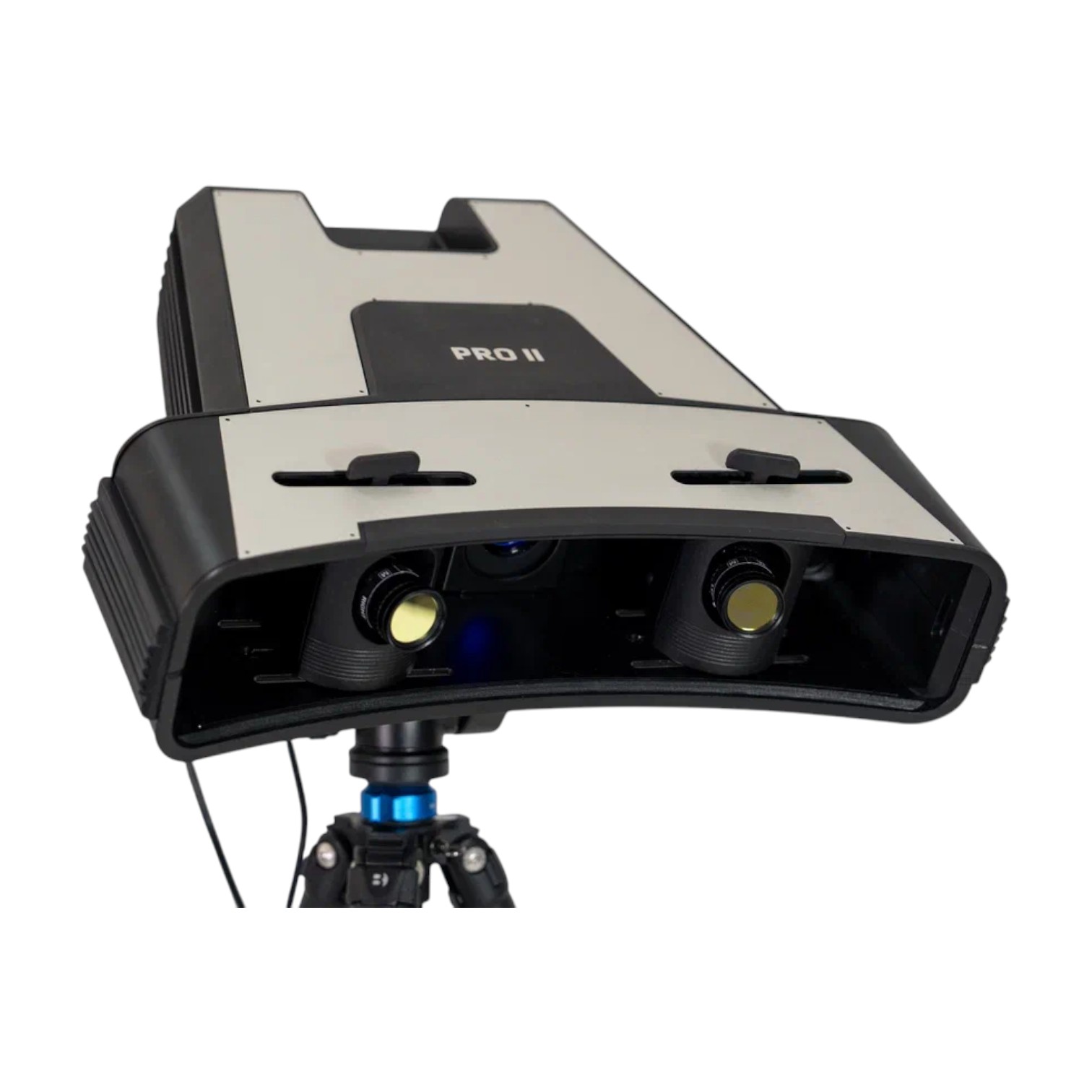

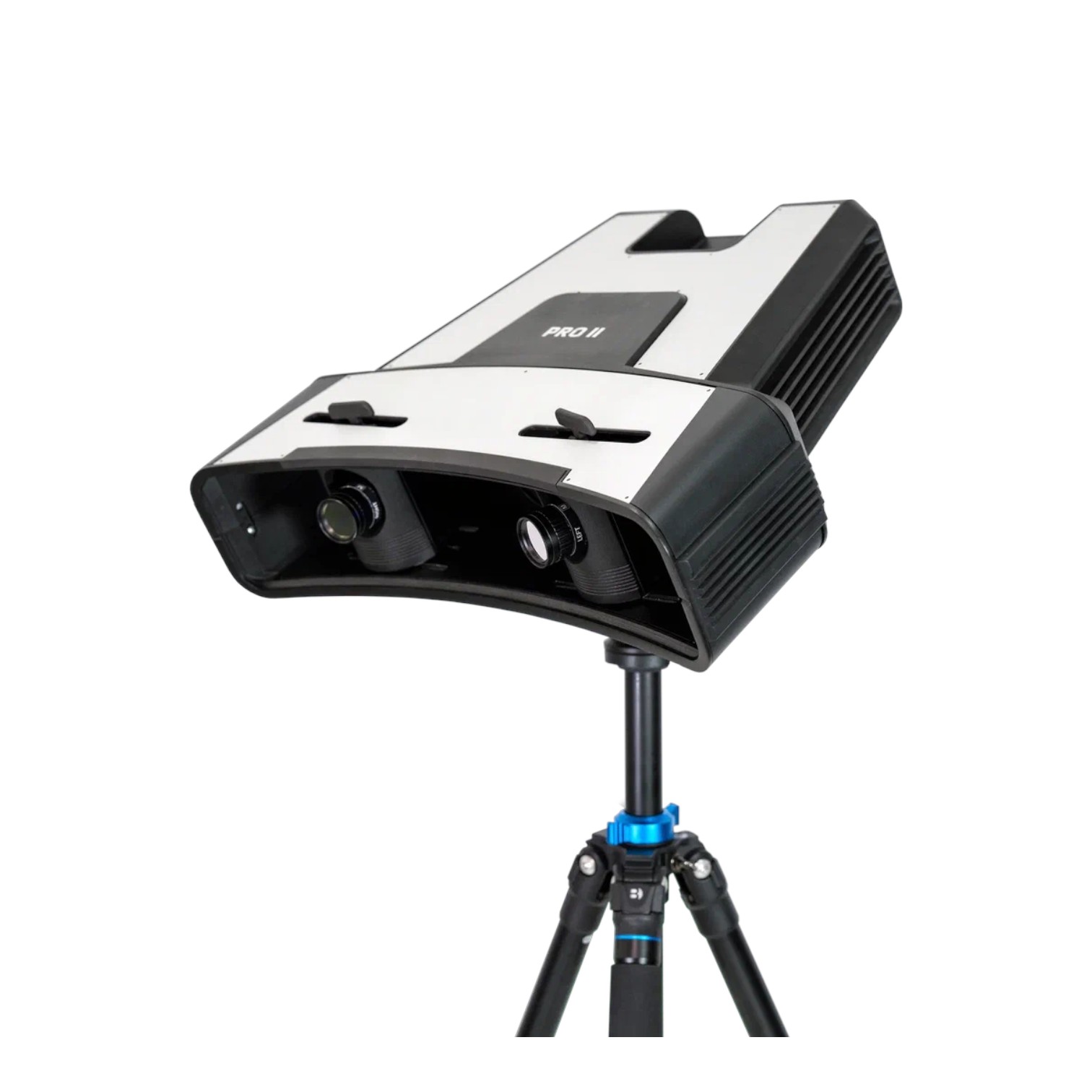

3D-сканер RangeVision PRO 2

2 250 000 ₽

Артикул: PRO 2
Производитель: RangeVision
Программное обеспечение: RV 3D Studio
Интерфейсы: USB 3.0
Поддерживаемые форматы файлов: STL, OBJ, PLY, ASCII
Скорость сканирования: от 0,8 с на кадр
Минимальные компьютерные требования: Операционная система Windows 7/8/10 64bit, Процессор не ниже Intel Core i3/i5 1.8 GHz, Видеокарта с HDMI-выходом, Оперативная память не менее 8 Gb.
Все характеристики

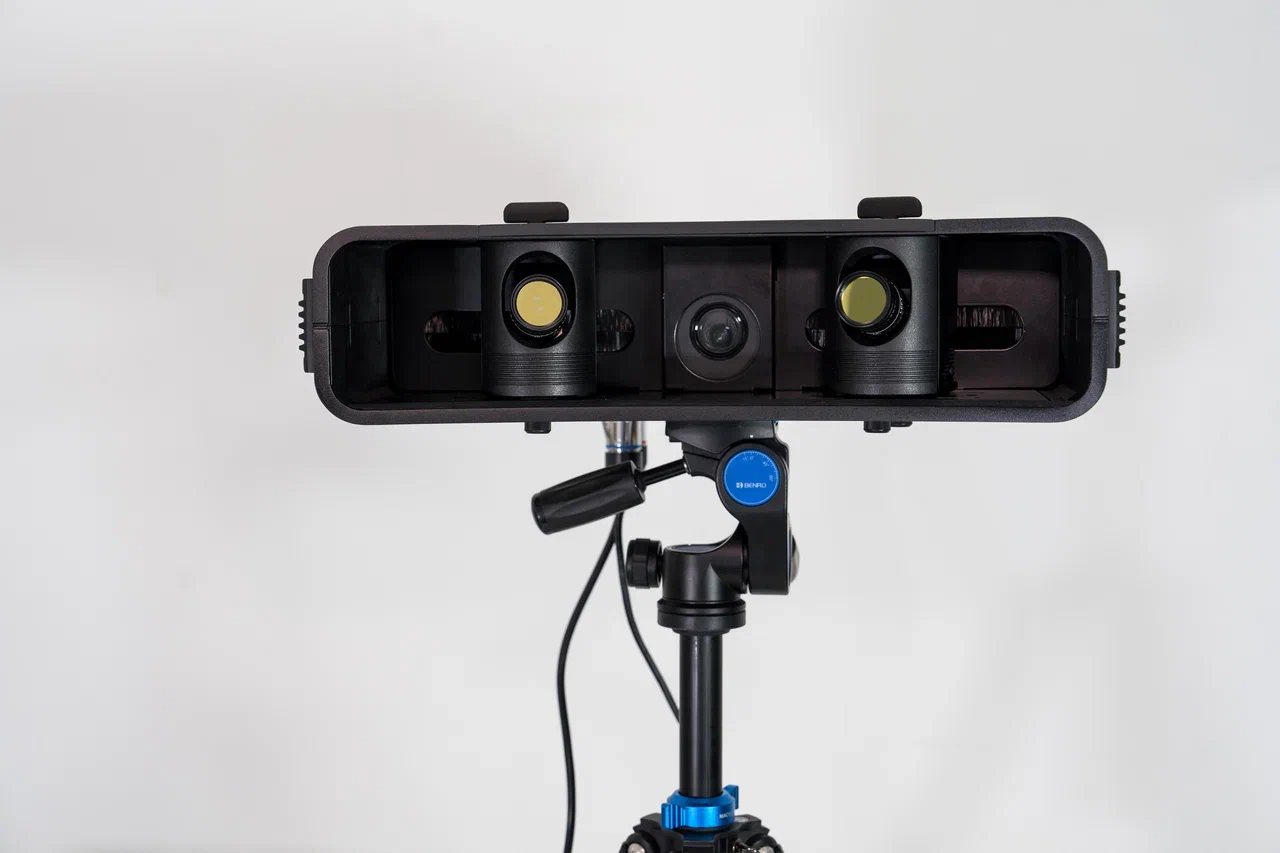

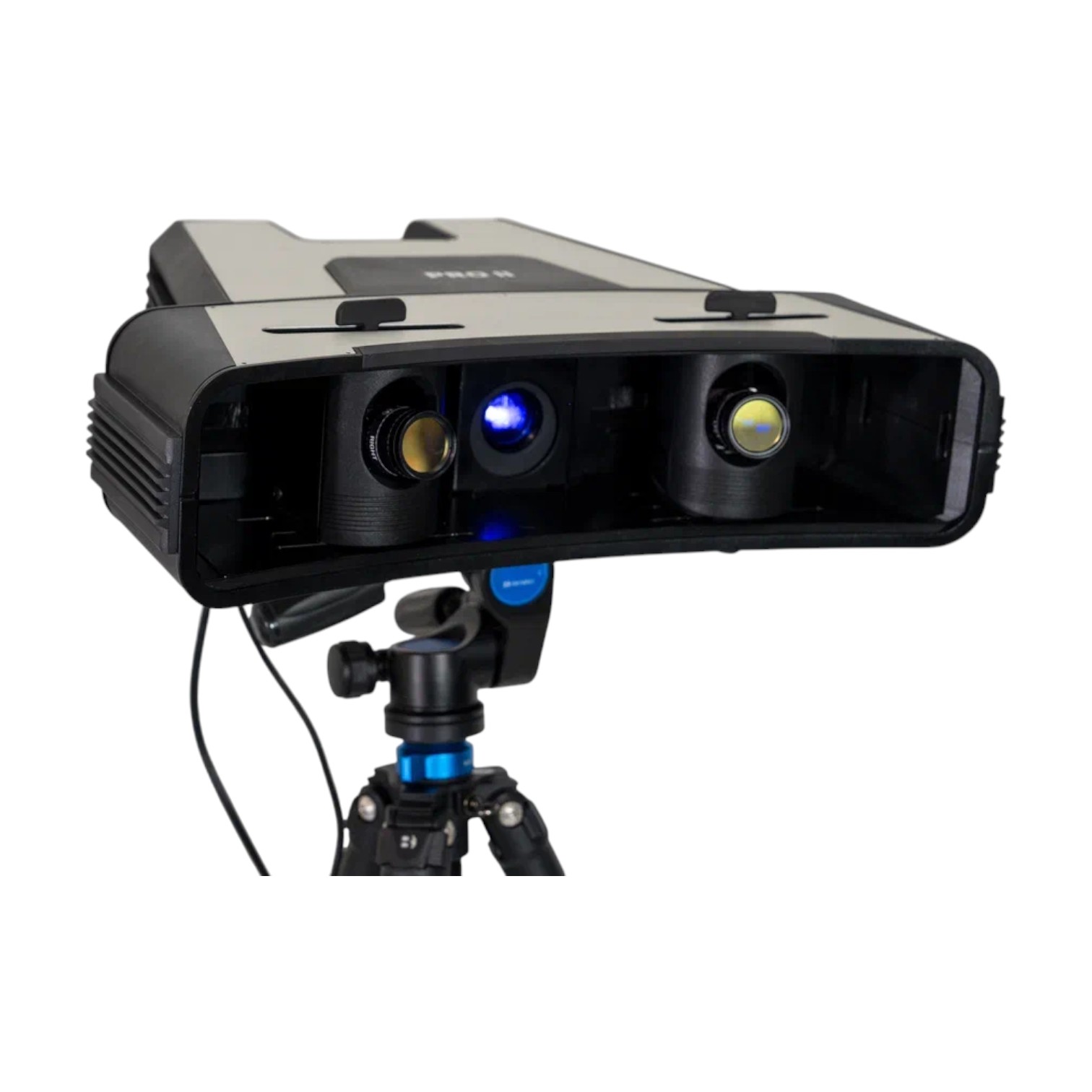

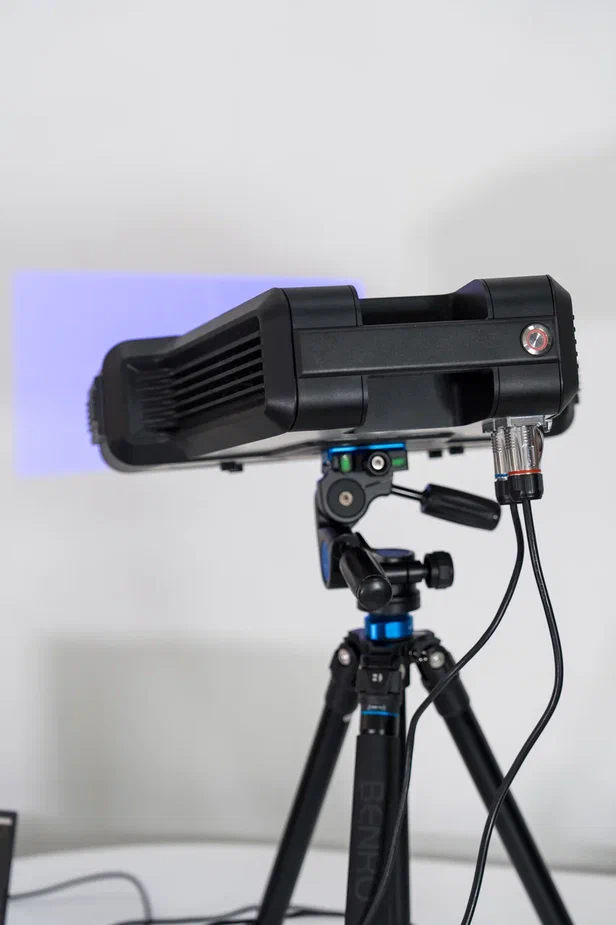

RangeVision PRO II - это уникальный 3D-сканер, способный сканировать самые сложные объекты с высочайшей точностью и детализацией. Он обладает функционалом, который идеально подходит для обратного проектирования, контроля качества и промышленного дизайна. Сверхчувствительные 6МР камеры, проекционный LED-модуль, технология структурированного синего подсвета и уникальные алгоритмы обработки данных - все это делает RangeVision PRO II настоящим профессиональным оптическим 3D-сканером метрологического класса.

Особенности:
1. Широкий диапазон применения. Сканирует объекты от 1 см до 5 м.

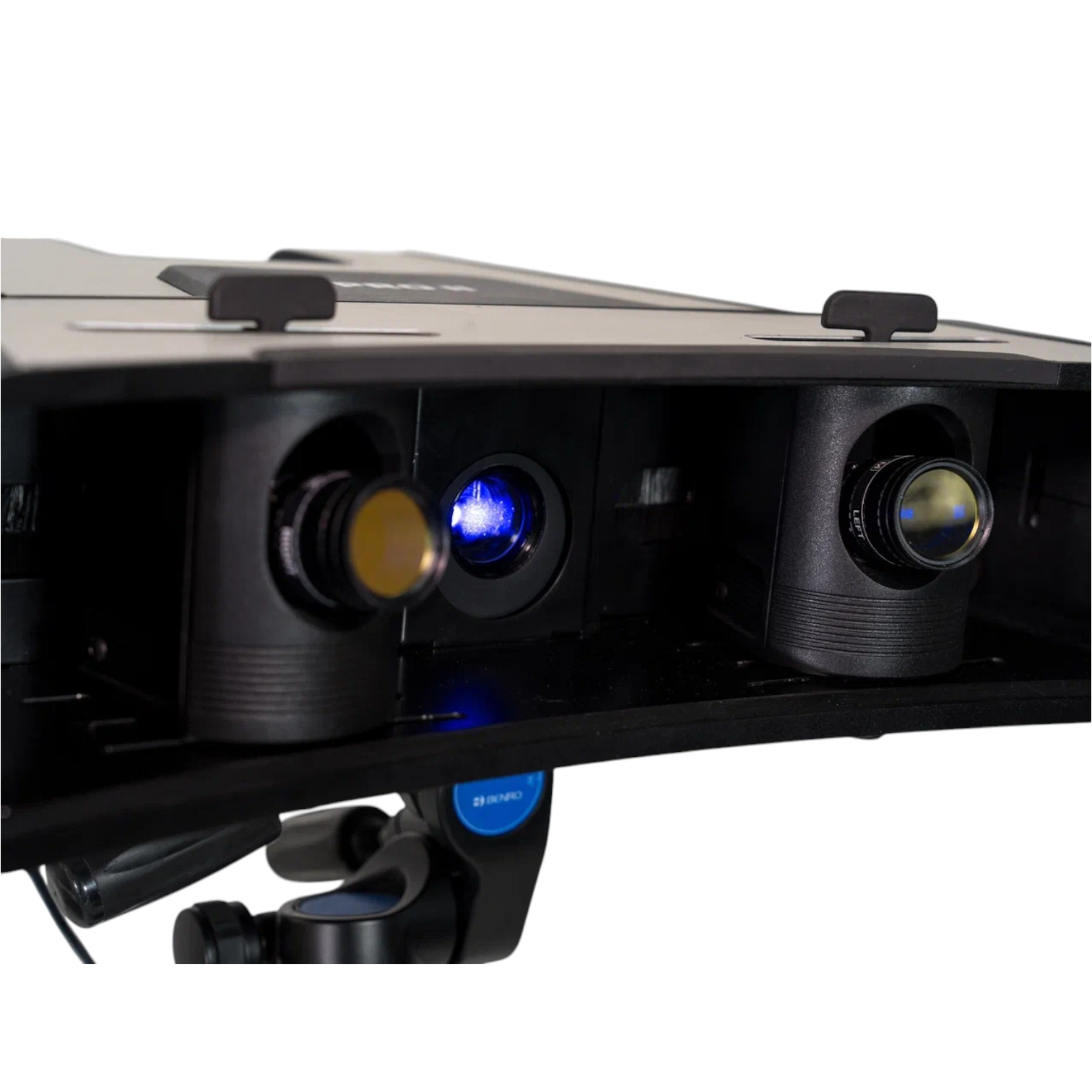

2. Технология Blue Light. Позволяет сканировать при разном освещении.
3. Высокая скорость. Время сканирования от 0,8 с на кадр.
4. Метрологический инструмент. Внесён в государственный реестр средств измерений.
5. Промышленная точность. До 0,02 мм благодаря камерам 6 Мп.

Три режима сканирования:
1. Базовый режим
Используется для сканирования объектов, которые невозможно оцифровать другими способами, например, музейных экспонатов. Полученные с разных ракурсов фрагменты модели совмещаются по особенностям геометрии поверхности объекта.

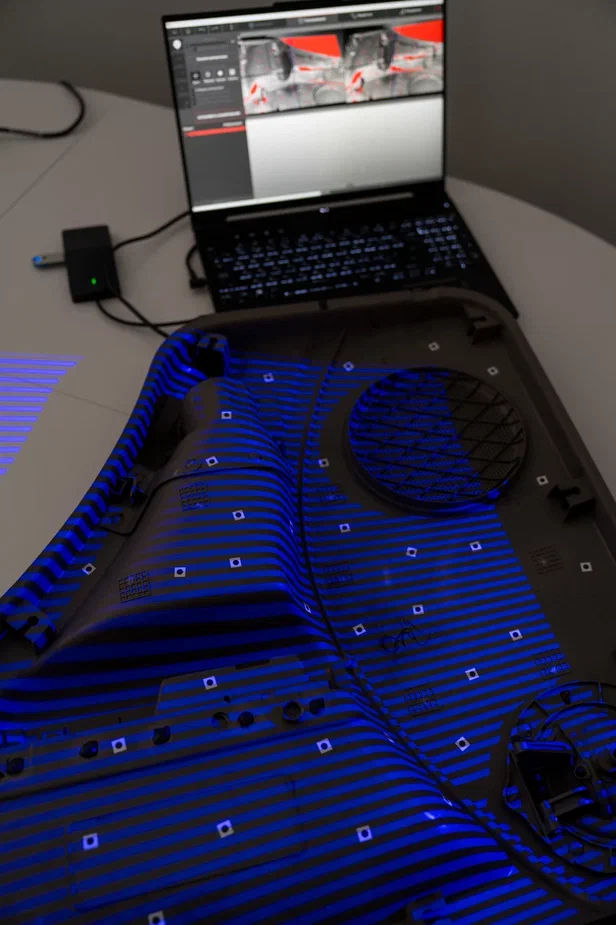

2. С маркерами
Автоматическое совмещение фрагментов модели по нанесенным на поверхность объекта маркерам. Используется для повышения точности сшивки объектов большого размера. Поддерживаются внешние системы фотограмметрии.

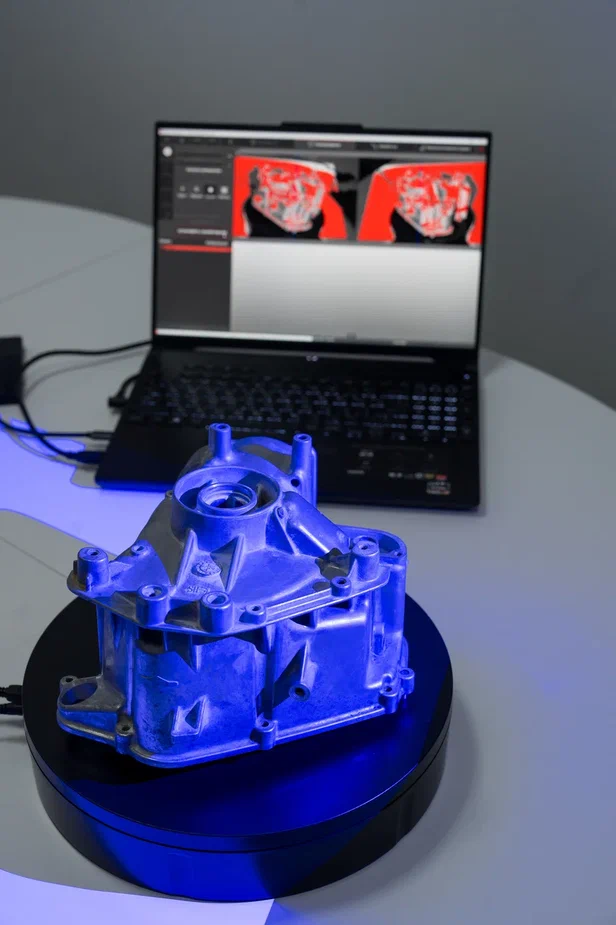

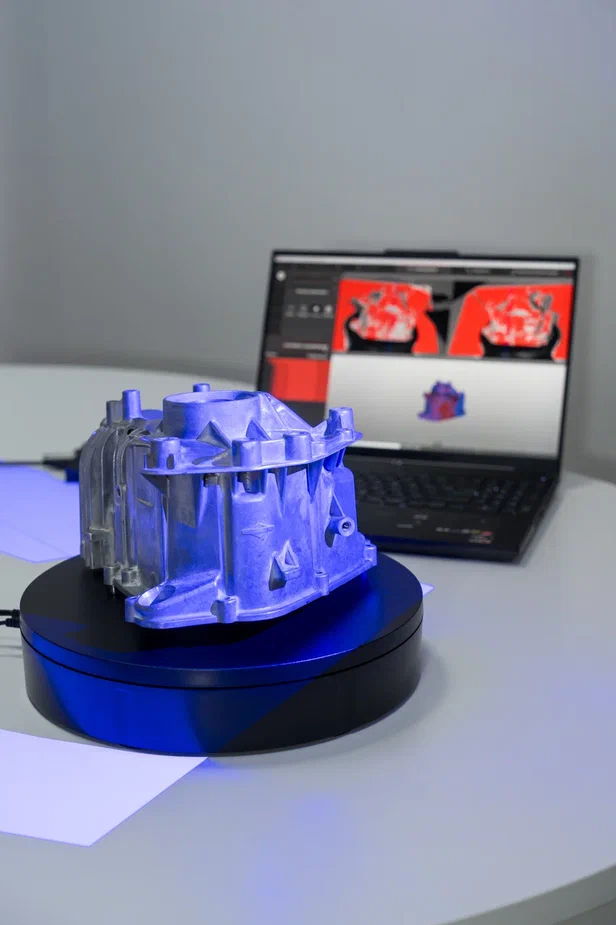

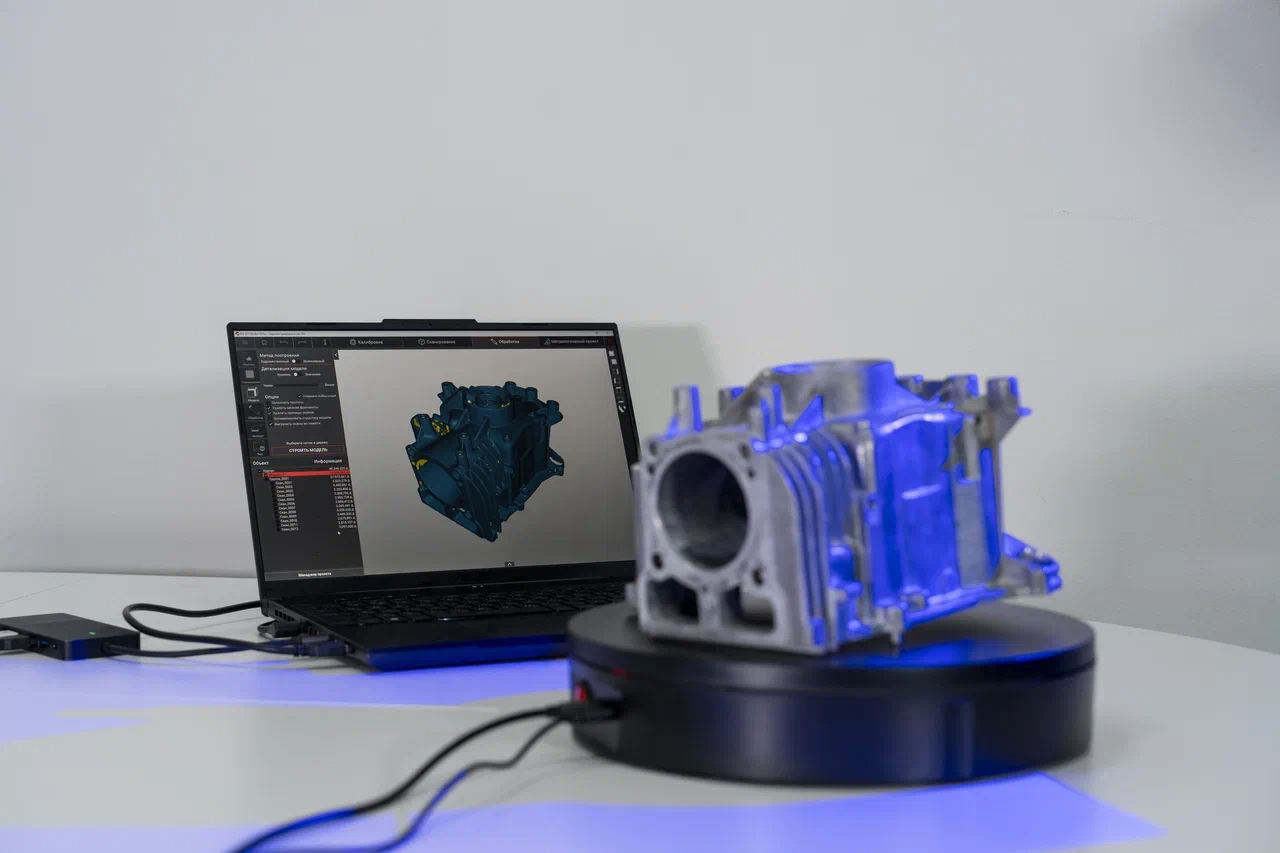

3. На поворотном столе
Быстрое и простое сканирование объекта, установленного на платформу поворотного стола, нажатием одной кнопки. При повороте объекта фрагменты модели совмещаются автоматически.

Обработка сканов:
- Автоматическая и ручная сшивка с маркерами и без них, заполнение пустот, сглаживание поверхностей;
- Упрощение 3D-моделей;
- Исправление дефектов сетки;
- Автоматическое удаление мелких артефактов, шума;
- И многие другие профессиональные программные функции.

Экспорт моделей:
RV 3D Studio позволяет экспортировать 3D-модели в самые популярные форматы: STL, OBJ, PLY;
Функция импорта CAD-файлов в универсальном формате STEP с автоматической триангуляцией сетки обеспечивает связь RV 3D Studio с системами 3D-моделирования.
Быстрое и удобное сканирование объектов обеспечивает программное обеспечение RangeVision 3D Studio. Оно создано для обработки результатов сканирования и поставляется в комплекте с 3D-сканером. Экспорт модели и обработка скана становятся легкими и быстрыми благодаря этому продукту.

RangeVision PRO II создан для решения инженерных задач

Соблюдение метрологических правил и норм
3D-сканер RangeVision PRO II полностью соответствует установленным на предприятиях требованиям систем менеджмента качества - модель внесена в единый государственный реестр средств измерений. Сканер позволяет получать стабильно качественные и высокоточные модели в условиях различной освещенности, а также уведомляет пользователя о возникновении неблагоприятных для сканирования факторов.

Контроль качества
Быстрый 3D-контроль геометрии и получение точных 3D-данных без контакта с объектом, чтобы уловить малейшее отклонение геометрии сканируемого объекта. Контроль отклонения сетки от номинальной поверхности позволяет визуализировать его в виде цветовой карты и проводить измерения в каждой отдельной точке проверяемой 3D-сетки. Возможность гибкой корректировки измерительных отчётов (при необходимости) без повторного измерения объектов. Возможность контроля износа запчастей и оснастки.

Реверс-инжиниринг (обратное проектирование)
Сканирование деталей, узлов, конструкций для их воспроизведения, ремонта и восстановления. 3D-сканирование в реверс-инжиниринге расширяет возможности прототипирования, кастомизации и редизайна, значительно ускоряет разработку технической документации.

Блок характеристик

  • Артикул
    PRO 2
  • Производитель
    RangeVision
  • Программное обеспечение
    RV 3D Studio
  • Интерфейсы
    USB 3.0
  • Поддерживаемые форматы файлов
    STL, OBJ, PLY, ASCII
  • Скорость сканирования
    от 0,8 с на кадр
  • Минимальные компьютерные требования
    Операционная система Windows 7/8/10 64bit, Процессор не ниже Intel Core i3/i5 1.8 GHz, Видеокарта с HDMI-выходом, Оперативная память не менее 8 Gb
  • Рабочее расстояние
    1000 мм, 600 мм, 300 мм
  • Размер области сканирования
    580х380х460; 320х220х300; 140х110х130
  • Точность, до
    0,02 мм
  • Питание
    220 ± 22 В, 350Вт
  • Операционные системы
    Windows 8/10/11 64bit
  • Разрешение
    6 Мп (камера)
  • Размер упаковки, см
    64 х 32 х 51, штатив 15 х 13 х 69
  • Масса грузового места, кг
    19.25, штатив 3.86
  • Технология сканирования
    Оптический структурированный подсвет
  • Особенности
    Внесен в государственный реестр СИ. Технология Blue Light позволяет сканировать при разном освещении
  • Применение
    Промышленный дизайн и тюнинг, Инструментальное производство, Контроль качества, Ремонтно-эксплуатационные службы, Обратный инжиниринг, Производство мебели и фурнитуры
  • Страна производитель
    Россия
  • Вес, кг
    6
